5050燈珠怎樣進行RGB顏色變化的

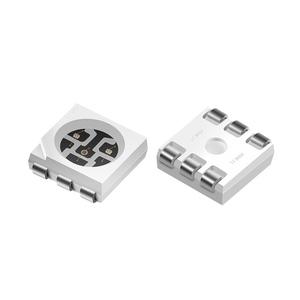

5050RGB燈珠5050RGB燈珠


通常有三種引腳布局:
2.所有LED共用一個陰極,每個LED有一個陽極,總共四個引腳
我的就是六個引腳進行單獨的RGB控制,每路單獨控制一種發光芯片,顏色的切換和控制通過MCU控制供電電流來進行實現。如果當下功能只需要顯示RGB狀態中的一種,那么最簡單方法是單路供電進行燈珠點亮,用戶可以選擇紅色、綠色或藍色中的一種。

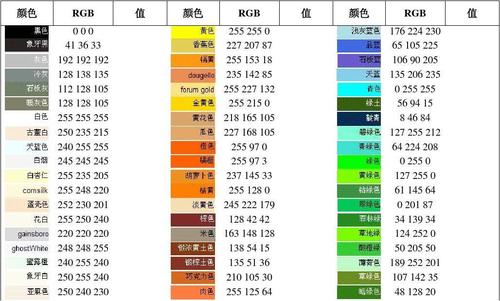

對于更復雜的應用,可以按不同的強度組合RGB,從而產生多達1600萬種顏色。實現這一目的的可靠方法是:將脈沖寬度調制 (PWM) 信號應用于每個LED,其中占空比與強度相對應。人眼可以識別出200赫茲 (Hz) 或更慢的閃爍頻率,因此,為了避免閃爍,應使用1000Hz或更快的PWM頻率。顏色可通過RGB色碼輕松選擇。這基于RGB加色模型,其中紅光、綠光和藍光在強度上各不相同,組合在一起幾乎可以重新生成任何顏色。該模型適用于光線,是電視和顯示屏中色彩再現的依據,還可用于呈現網頁上的顏色。RGB色碼的簡寫用 (R,G,B) 表示,其中R、G和B是紅色、綠色和藍色強度的十進制值,范圍介于0到255之間。例如,藍色的十進制RGB色碼為 (0,0,255),紫色為 (128,0,128),銀色為 (192,192,192)。在確定每種顏色的PWM占空比時,需將這些值除以255,因此藍色的占空比為 (0,0,100%),紫色的占空比為 (50%,0,50%),銀色的占空比為 (75%,75%,75%)。從理論上講,白光由 (255,255,255) 表示,并且可通過同時打開全強度的紅色、綠色和藍色LED來生成。然而,在實踐中,通過該方法產生的顏色通常是帶有偏藍色調的白色。出現這種色調是因?yàn)?,生成的LED顏色與理想的紅色、綠色和藍色的精確波長不完全匹配。
