Led燈帶是指把LED組裝在帶狀的FPC（柔性線路板）或PCB硬板上，因其產品形狀象一條帶子一樣而得名。LED全彩燈條又名LED幻彩燈條，LED數碼燈條，?像素?zé)魲l，?英文名為：LED?pixel?strips，可以實現追逐，流水，幻彩，顯示效果等。因?yàn)槭褂脡勖L(zhǎng)（一般正常壽命在3~5萬小時），又非常節能和綠色環保而逐漸在各種裝飾行業中嶄露頭角。
產品優點
1、采用SMD5050rgb??LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便。
一、產品參數
產品類型 | 5050RGBW 512系列幻彩燈條 |
燈帶型號 | UCS512H4L-5050RGBW-60D-24V |
IC型號 | UCS512H4L |
工作電壓 | DC24V |
功率 | 19.2W/M |
板寬、板厚 | 12MM 2盎司 |
顯示灰度等級 | 256 |
燈珠數量 | 60燈/米 |
IC數量 | 10個IC/米、10個像素點/米——一拖六（1個IC帶6個燈珠） |
工作溫度 | -25°C---80°C |
工作壽命 | 30KH |
板材顏色 | 黑板 |
發光顏色 | 全彩/通過512控制器能實現任意顏色 任意效果 |
數據傳輸速率 | 800K/S |
防水等級 | 裸板-不防水 滴膠-IP65 套管-IP67 灌膠-IP68 |
產品特色 | DMX512 協議系列 編程寫址 10支腳5線路雙信號 |
包裝 | 5米/盤 卷盤固定 防靜電袋包裝 |
二、IC介紹
1、控制原理：一個IC控制六顆LED組成一個回路(一組)，控制器通過控制IC對FPCB里面的電路進行控制，從而控制LED燈條變化不同的效果；如閃爍，追逐，跳變，順時針跑馬，逆時針跑馬，單色跑馬，變色跑馬，單顆追逐從頭到尾，流水，模擬閃電等；也可以根據客戶需要，自行編寫，編寫出所有想要的效果。
2、環保安全：采用優質高亮SMD5050RGBW燈珠，具有耗電小、產生熱量小、無眩光，耐沖擊等，低壓直流24V供電，安全可靠性更高。
3、UCS512H系列是具有自動寫碼功能的DMX512差分并聯協議LED驅動芯片，可選擇1/2/3/4字段高精度恒流輸出，灰度65536級。UCS512H系列 解碼技術精準解碼DMX512信號，可兼容并拓展512協議信號，UCS512H系列對傳輸頻率在200K-750K以內的DMX512信號完全自適應解碼，無需進行任何速度設置，尋址可達4096通道。UCS512H系列采用AB線寫碼的在線寫碼方式，無需將燈具寫碼線連接寫碼器即可寫碼，連線簡單，形式靈活。同時UCS512H系列可在E2中設置多種參數。芯片提供4個耐壓30V的可達100毫安的高精度恒流輸出通道，可藉由1個外接電阻來設定電流的輸出大小，并可通過軟件對每通道電流獨立進行64級調節。UCS512H系列有PWM反極性輸出功能，此功能適合外掛三極管，MOS管或大電流恒流驅動IC的應用。高端口刷新率，大幅提高畫面刷新率。它主要為建筑物裝飾和舞臺燈光效果LED 照明系統而設計，適合于需要并接的 LED 照明系統。

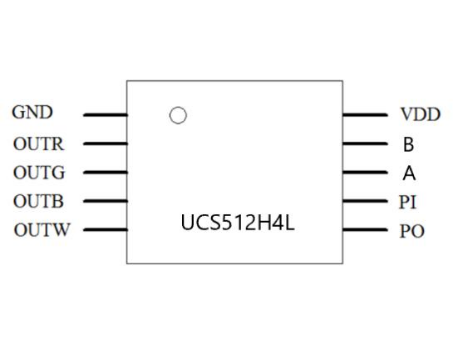

4、腳位圖
5、腳位說明
序號 | 符號 | 功 能 描 述 |
1 | G N D | 地 |
2~5 | RGBW | PWM 輸出端口 |
6 | PO | 地址寫碼線輸出 |
7 | PI | 地址寫碼線輸入,內置上拉 |
8 | A | 差分信號，正，內置上拉 |
9 | B | 差分信號，負，內置下拉 |
10 | VDD | 電源端， 內置 5V 穩壓管 |
6、電氣特性 (如無特殊說明，Ta＝ ? 4 0 ~ ＋ 8 5 ℃ ，Vss＝ 0 V, Vdd＝ 4.5 ~ 5.5 V)
參數 | 符號 | 最小 | 典型 | 最大 | 單位 | 測試條件 |
低電平輸出電流 | Iol | 10 | - | - | mA | Vpo ＝ 0.4V |
高電平輸出點流 | Ioh | 10 | - | - | mA | Vpo ＝ 4. 6V |
輸入電流 | Ii | - | - | ± 1 | μA | PI |
差分輸入共模電壓 | Vcm | -7 | 12 | V | ||
差分輸入電流 | Iab | 28 | uA | VDD=5V | ||
差分輸入臨限電壓 | Vth | -0.2 | 0.2 | V | 0<Vcm<12V | |
差分輸入遲滯電壓 | 70 | mV | Vcm=0V | |||
差分輸入阻抗 | Rin | 180 | KΩ | A,B 對地 | ||
輸出端口拐點電壓 | Vds | 0.3 | V | 20mA | ||
輸出端口拐點電壓 | Vds | 0.8 | V | 80mA | ||
輸出端口拐點電壓 | Vds | 1.4 | V | 120mA | ||
高電平輸入電壓 | Vih | 0.7Vdd | - | V | PI | |
低電平輸入電壓 | Vil | - | - | 0.3Vdd | V | PI |
電流偏移量 (通道間) | dIout | ± 1.5 | ±3.0 | % | Vds=1V，Iout=17mA | |
電流偏移量 (芯片間) | dIout | ±3.0 | ±5.0 | % | Vds=1V，Iout=17mA | |
電壓偏移量 VS-Vds | %dVds | ±0.1 | ±0.5 | %/V | 1V<Vds<3V | |
電壓偏移量 VS-Vdd | %dVds | ± 1.0 | ±2.0 | %/V | 4.5V<Vdd<5.5V | |
動態電流損耗 | IDDdyn | 3 | mA | 無負載，VDD=5V | ||
熱阻值 | Rth(j-a) | 90 | ℃/W | (Ta=25℃) | ||
過溫保護端口關閉閾值 | 160 | ℃ | 4.5V<Vdd<5.5V | |||
過溫保護端口開啟閾值 | 110 | ℃ | 4.5V<Vdd<5.5V |
三、燈珠介紹
1、包裝尺寸
2、電性與光學特征
項目 | 符號 | 測試條件 | 價值 | 單位 | |||
Min. | Max. | Typ. | |||||
正向電壓 | Vf | R | IF=20mA | 1.9 | 2.1 | --- | V |
2.1 | 2.3 | --- | V | ||||
G | 2.9 | 3.1 | --- | V | |||
3.1 | 3.3 | --- | V | ||||
B | 2.9 | 3.1 | --- | V | |||
3.1 | 3.3 | --- | V | ||||
W | IF=20mA | 2.8 | 3.0 | --- | V | ||
3.0 | 3.2 | --- | V | ||||
W2RGBB5050E- B28W-060(2800-3000K)/ W2RGBB5050E- B42W-060(4000-4400K) | IV | R | IF=20mA | 600 | 900 | --- | mcd |
G | 1800 | 2200 | --- | mcd | |||
B | 350 | 550 | --- | mcd | |||
W | 2800K | IF=20mA | 7 | 9 | --- | lm | |
4200K | 7 | 9 | --- | lm | |||
優勢波長 | WLD | R | IF=20mA | 620 | 625 | --- | nm |
G | 520 | 525 | --- | nm | |||
525 | 530 | --- | nm | ||||
B | 465 | 470 | --- | nm | |||
反向電流 | VR=5V | IR | --- | 10 | --- | uA | |
視角 | 2Θ1/2 | IF=20mA | --- | --- | 120 | Deg | |
顯色指數 | CRI | IF=20mA | 80 | --- | --- | --- | |

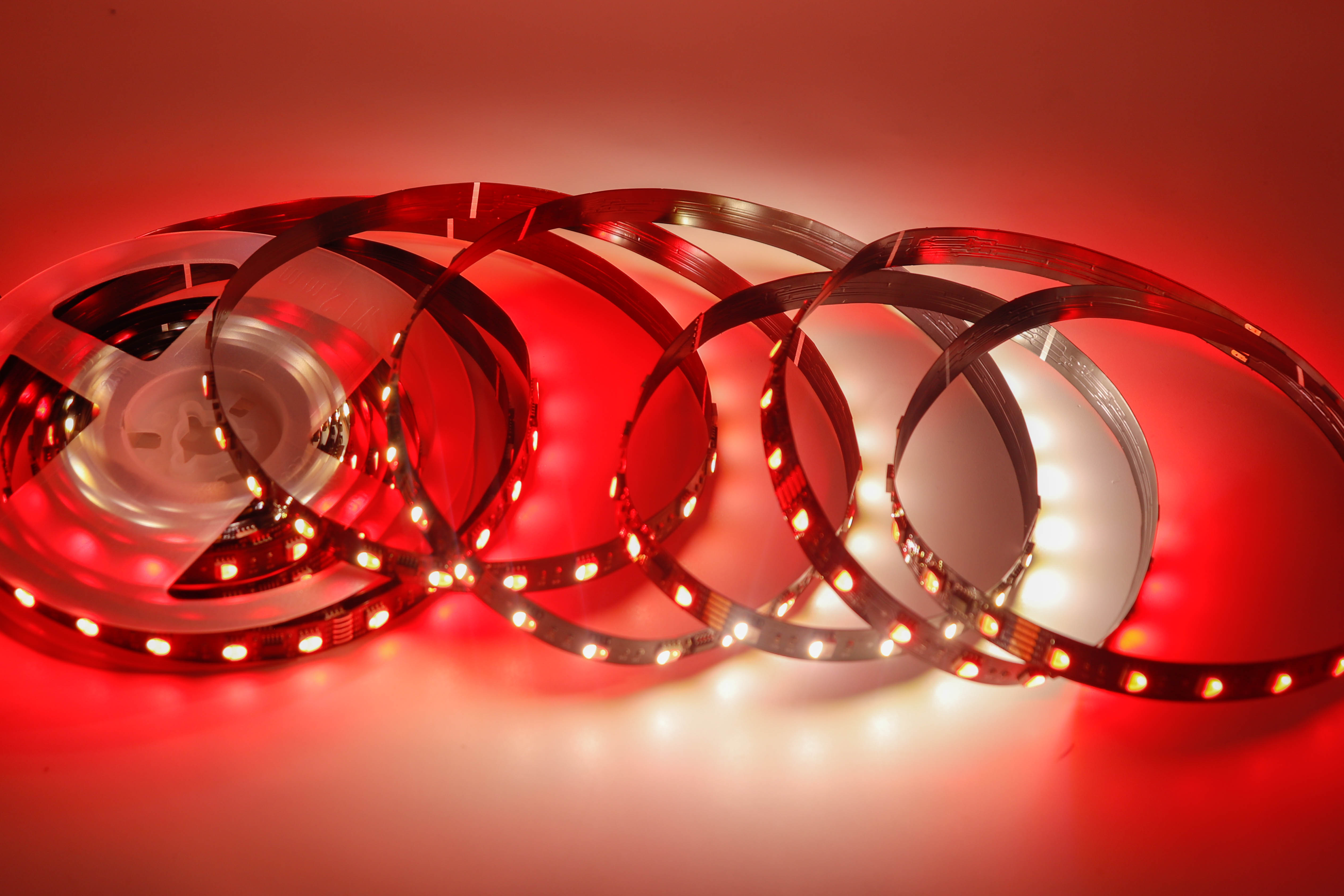

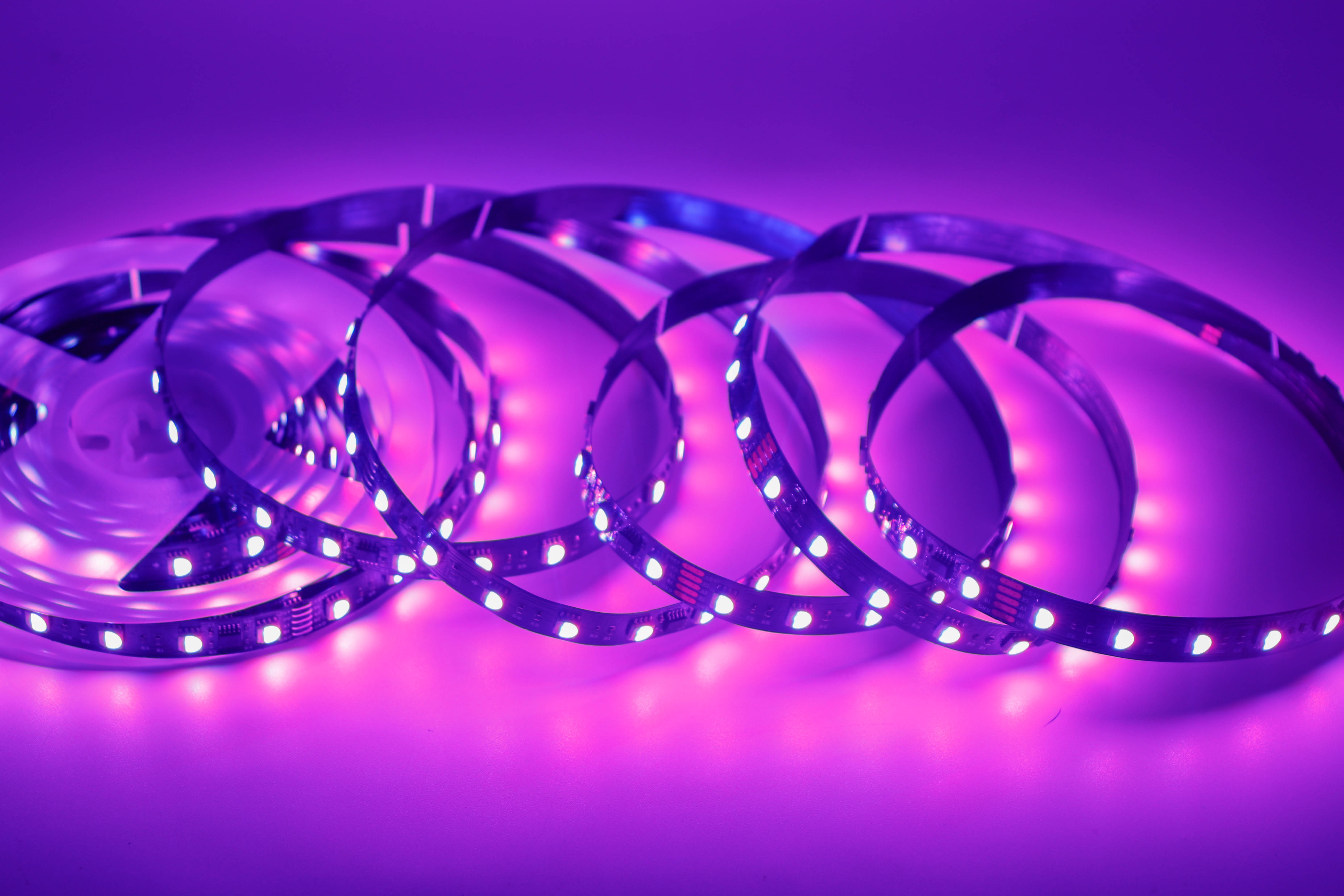

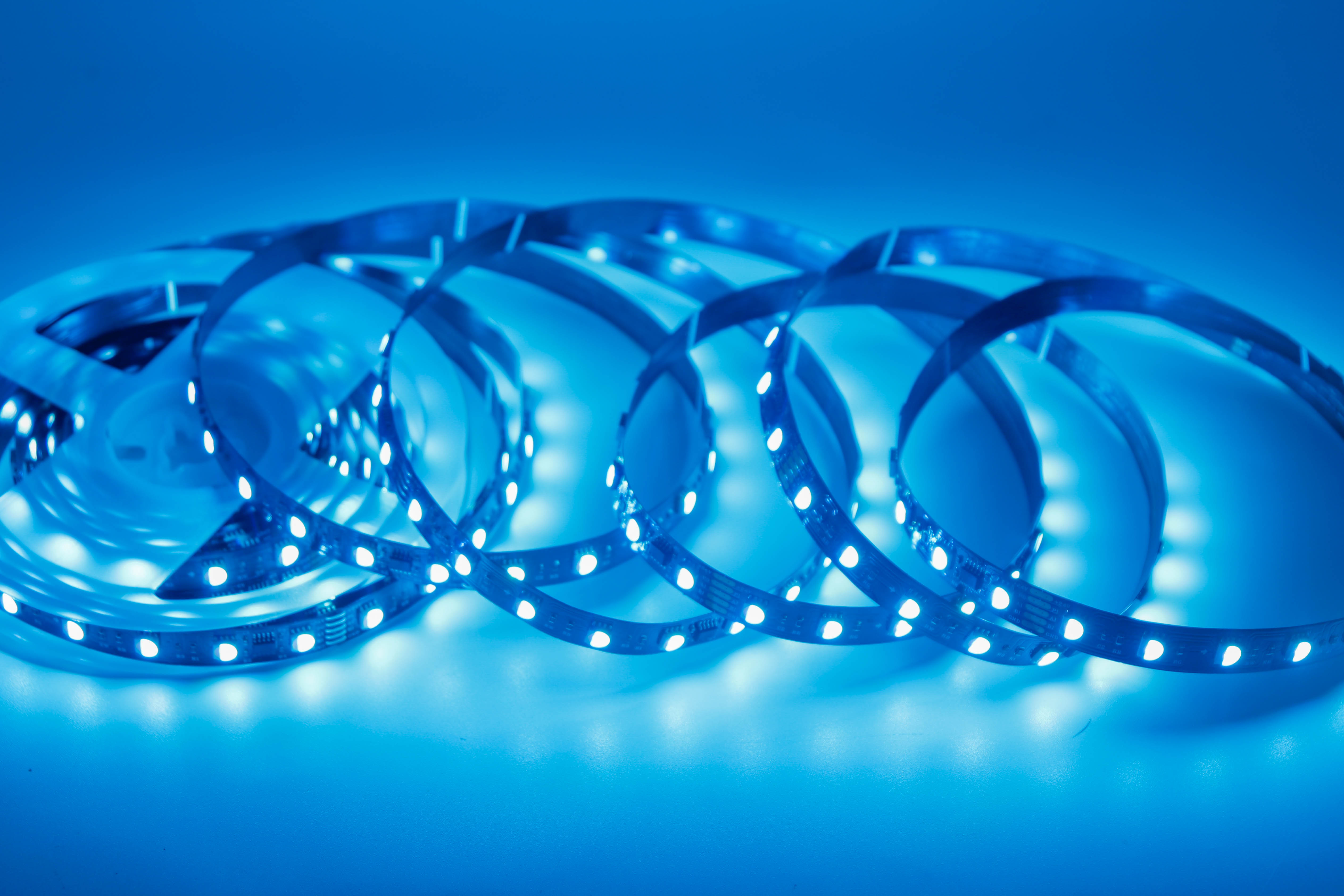

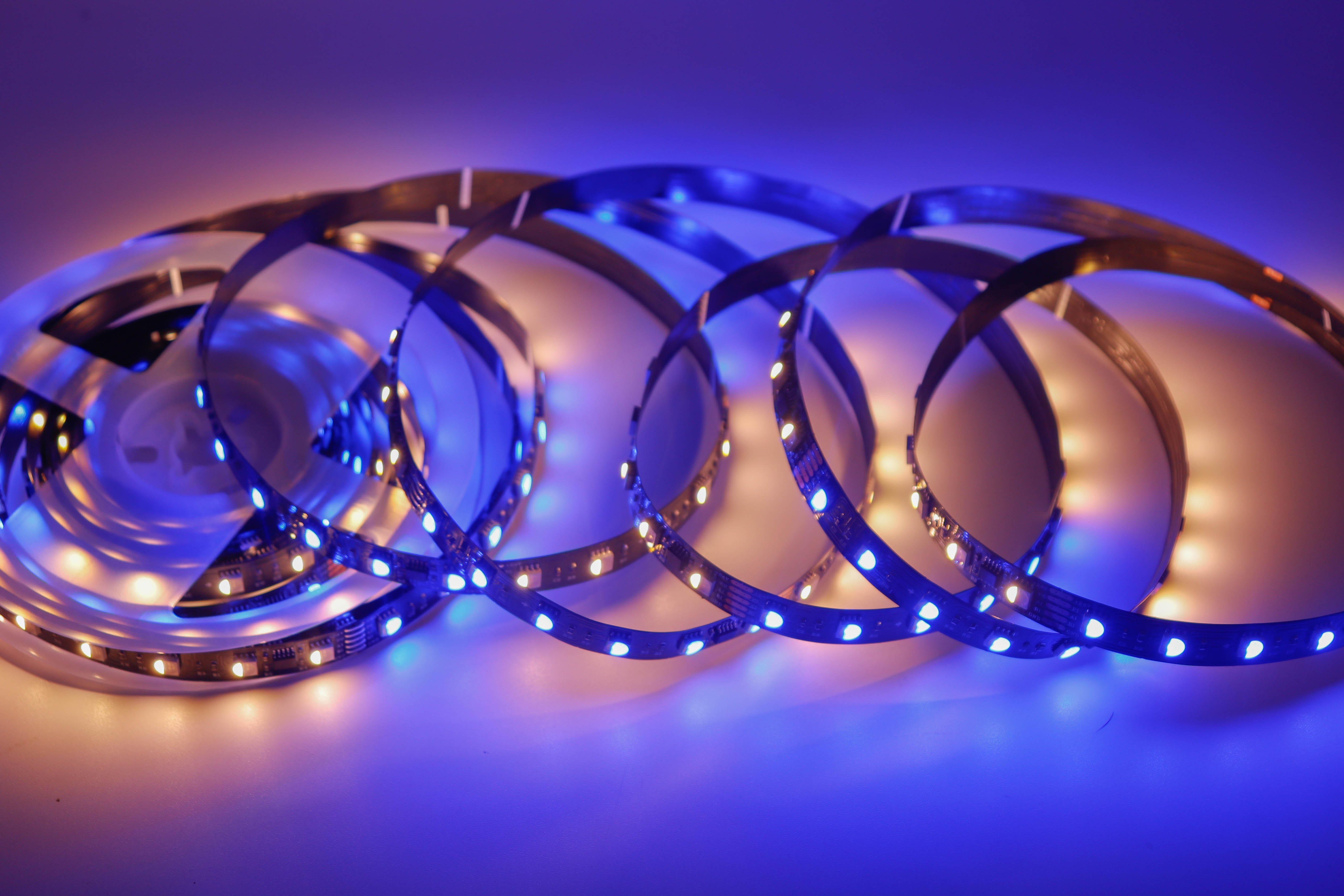

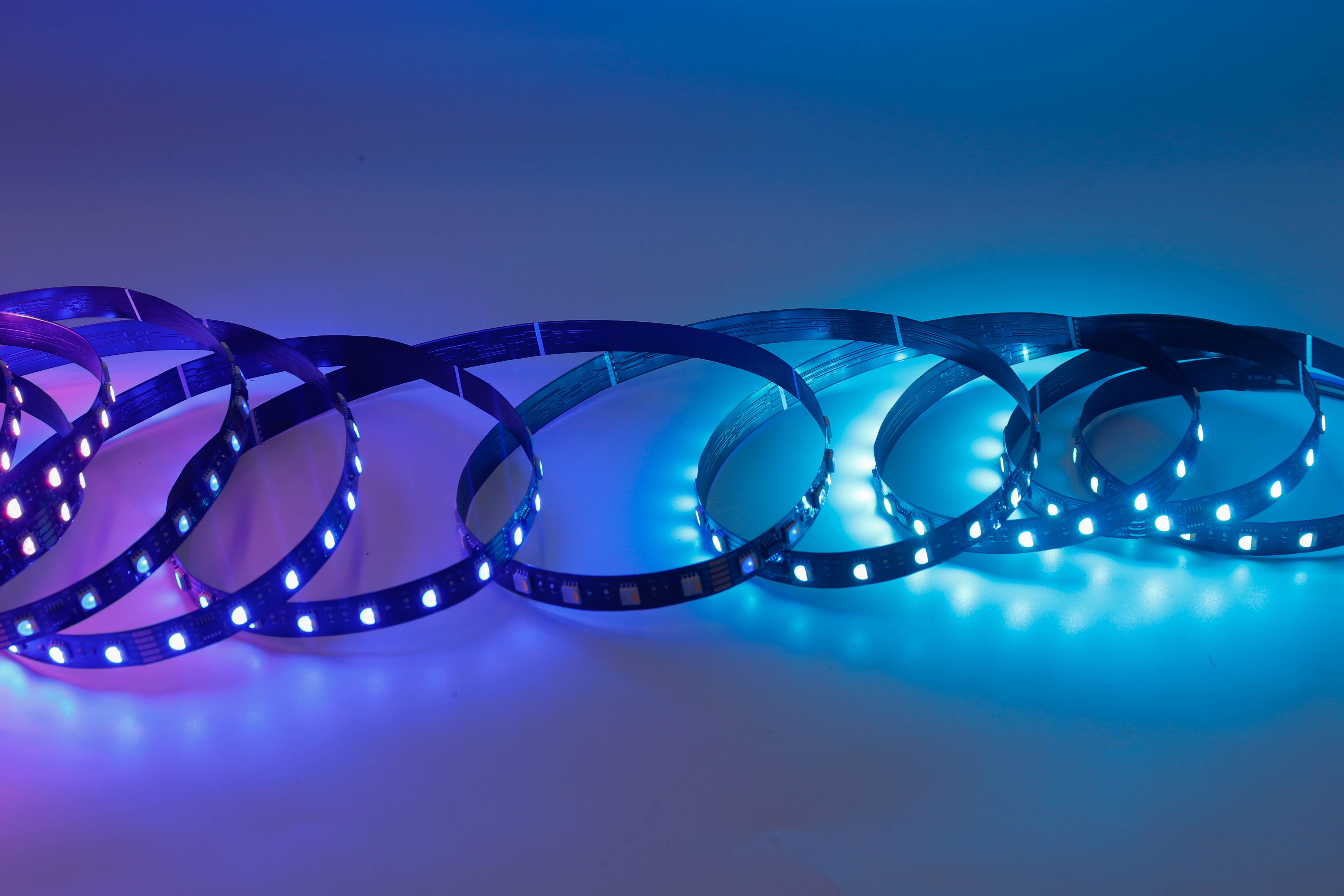

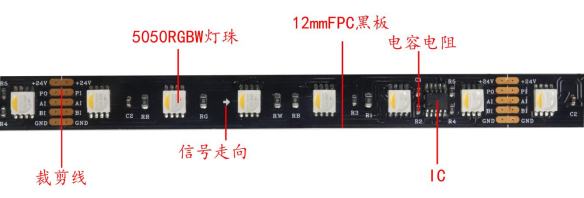

四、實物展示

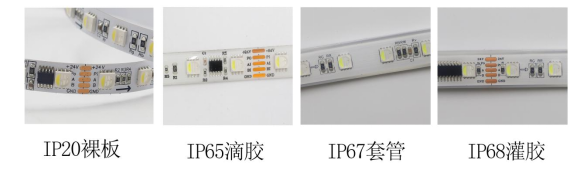

五、防水分類

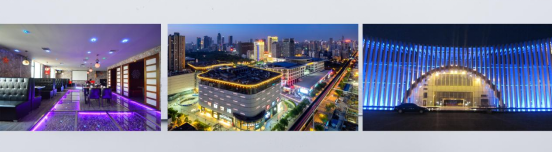

六、產品優點及使用場合
1、采用SMD5050rgbw?LED作為光源，具有顯色指數高，光衰小，光色純，無重影等特點；
2、綠色環保無污染，不含鉛、汞等污染元素，對環境沒有任何污染；
3、顯色性好，對實物顏色的呈現更真切，各種光色可選，能滿足不同環境的需求，消除了傳統燈具色溫偏高或偏低引起的壓抑情緒，使視覺倍感舒適，提高了人們的工作效率；
4、裝飾效果佳，采用特殊的表面處理工藝，外觀新穎，安裝簡單，拆卸方便，適用范圍廣如：
室內照明：商鋪等室內商業氛圍照明、汽車裝飾、樓梯走廊家居裝飾照明。
氛圍照明：酒吧、KTV、咖啡館燈娛樂場所
戶外照明：大樓外墻、建筑小品裝飾、水下照明工程
廣告照明：廣告字體的背光源、燈箱、發光字、發光招牌
七、光效控制與接線
1、控制器：LED全彩燈帶，要想切換光效，必須配備幻彩控制器。而每個控制器的控制距離不一樣，一般而言，簡易控制器的控制距離為10到15米，遙控控制器的控制距離為15到20米，最長可以控制到30米距離。如果LED燈帶的連接距離較長，超過控制器控制距離則需要使用控制器串聯方式進行分控。

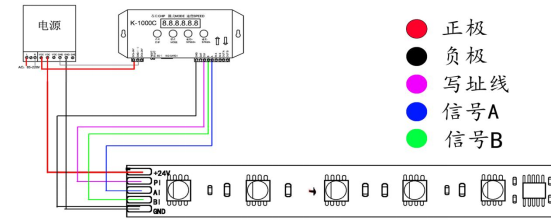

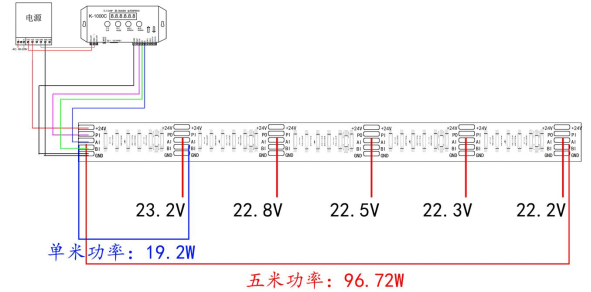

2、電源+控制器+燈帶接線線路圖
3、壓差
壓差實測數據（5米） | |||||
光色 距離 | 1米 | 2米 | 3米 | 4米 | 5米 |
白光 | 23.2V | 22.8V | 22.5V | 22.3V | 22.2V |
5米功率 | 96.72W | ||||
單米功率 | 19.2W | ||||
壓差分析燈帶一米功率為 19.2W，按滿功率計算 5 米一卷的功率消耗為 96W，但由于存在壓差所有并非每米實際功率可達到額定功率。所以當單端供電時每條燈帶的總功率不等于長度乘以額定功率，因此燈帶實際 工程應用時，為了達到光色亮度更均勻一致建議使用兩端供電的方式。

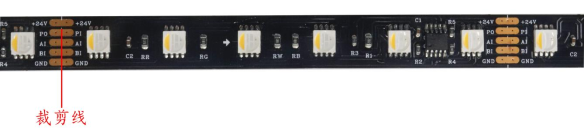

4、燈帶裁剪：燈帶為6燈1剪，每組燈可裁剪口為10CM,每一組燈之間的焊盤處為剪刀口，可在焊盤處剪接。
八、安裝注意事項
1.LED燈帶是靜電敏感產品，應采取措施避免靜電，諸如在使用過程中帶靜電手環或防靜電手套，所有的裝置、設備儀器接地線。建議對組裝后的LED燈帶進行測試，確認LED燈帶是否收到靜電的破壞，確認方可參考如下：低電流或低電壓下，LED不能點亮或亮度較其他LED明顯偏暗為缺陷品。
2.LED燈帶供電電壓為24V，過長使用（超過5米）壓降上升，導致尾部供電電壓不足，造成LED亮度不均勻，建議添加電源補電。
3.LED燈帶自帶雙面膠，粘貼前保證表面平整、干凈無油。
九、包裝展示
每5米/盤 （可定制長度）、防潮靜電袋包裝，整齊裝箱出貨。
